產品時間：2026-01-05
海達儀器HD-A513-E 微電腦邊壓/環壓強度試驗儀可配合多種紙張包裝材料來進行多種紙張質量測試，如環壓（RCT）、平壓（FCT）、邊壓（ECT）、粘合（PAT）等多種測試，是結合多項功能于一體的測試設備。
| 品牌 | 海達儀器 | 產地 | 國產 |
|---|---|---|---|
| 加工定制 | 否 |
一、微電腦邊壓／環壓強度試驗儀產品功能
海達儀器HD-A513-E 微電腦邊壓/環壓強度試驗儀可配合多種紙張包裝材料來進行多種紙張質量測試，如環壓（RCT）、平壓（FCT）、邊壓（ECT）、粘合（PAT）等多種測試，是結合多項功能于一體的測試設備。

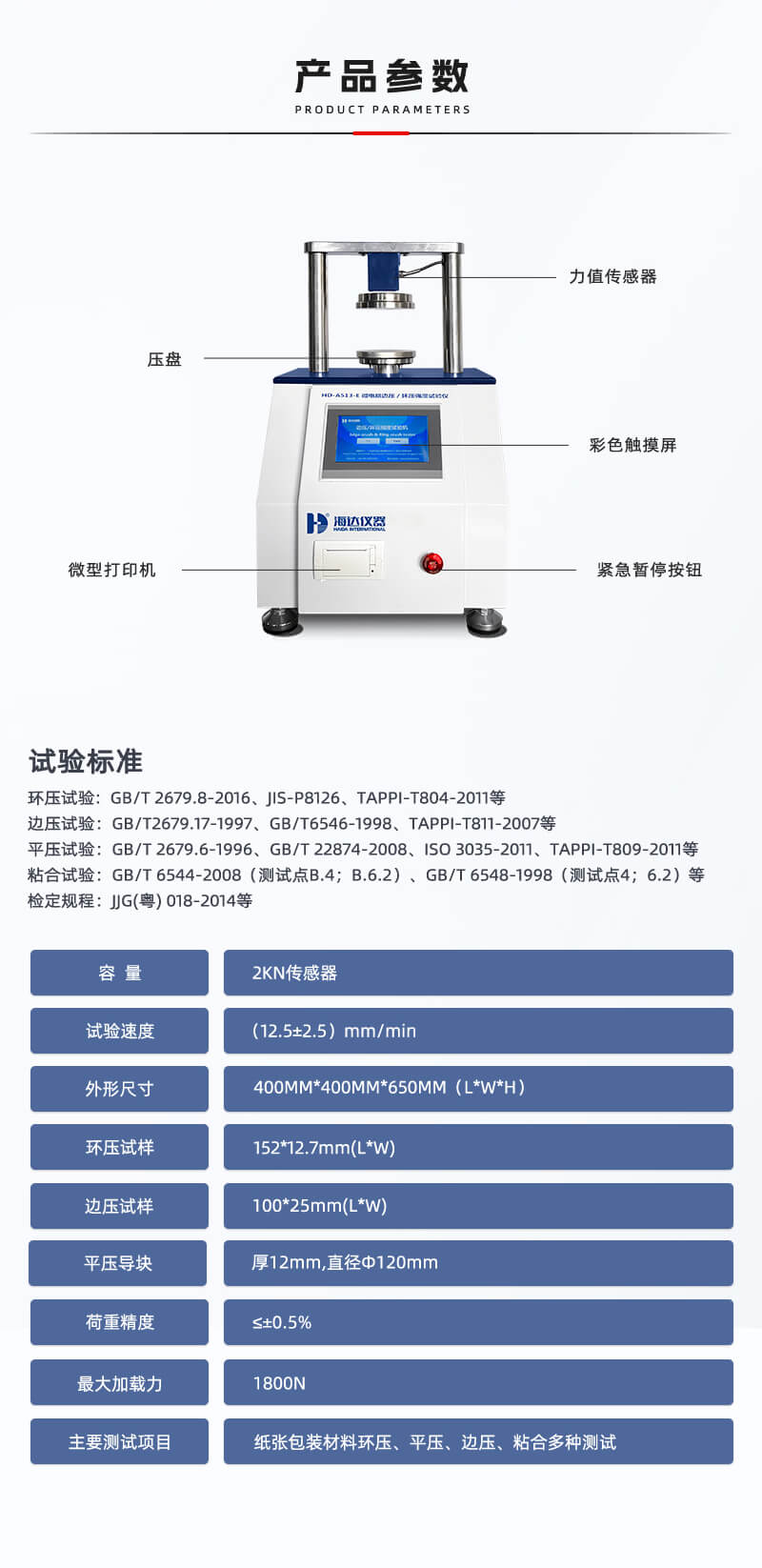

二、微電腦邊壓／環壓強度試驗儀主要技術參數
指標 | 參數 |
顯示方式 | 觸摸屏顯示 |
容量 | 2KN傳感器 |
單位切換 | kgf、lbf、N |
荷重分解度 | 1/250,000 |
荷重精度 | ≤±0.5% |
最大加載力 | 1800N |
最高分辨力 | 0.02N |
試驗速度 | （12.5±2.5）mm/min |
壓 盤 | φ120mm |
上下壓盤平行度 | ≤0.06mm |
壓盤行程 | 約0.1mm～80mm |
環壓試樣 | 152*12.7mm(L*W) |
邊壓試樣 | 100*25mm(L*W) |
平壓導塊 | 厚12mm,直徑Ф120mm |
外形尺寸 | 約400mm*400mm*650mm（L*W*H） |
重 量 | 約40kg |
電 源 | 1∮AC220V |
整機功率 | 約220W |
主要測試項目 | 紙張包裝材料環壓、平壓、邊壓、粘合多種測試 |
三、微電腦邊壓／環壓強度試驗儀操作原理
矩形的紙板試樣置于本試驗儀上下壓板之間，并使試樣的瓦楞方向垂直于試驗儀的兩壓板，然后對試樣施加壓力直至試樣壓潰為止，測定試樣所能承受的極限壓力。
四、微電腦邊壓／環壓強度試驗儀試驗標準
環壓試驗:：GB/T 2679.8-2016、JIS-P8126、TAPPI-T804-2011等
邊壓試驗：GB/T2679.17-1997、GB/T6546-1998、TAPPI-T811-2007等
平壓試驗：GB/T 2679.6-1996、GB/T 22874-2008、ISO 3035-2011、TAPPI-T809-2011等
粘合試驗：GB/T 6544-2008（測試點B.4；B.6.2）、GB/T 6548-1998（測試點4；6.2）等
檢定規程：JJG(粵) 018-2014等
五、微電腦邊壓／環壓強度試驗儀產品特點
（一）硬件特點
1.彩色觸摸屏帶曲線顯示，控制軟件中英文雙語言自由切換,多種力值單位可供選擇；
2.高精度測力傳感器，出廠準確誤差控制在<0.5%；
3.采用精密滾珠絲桿傳動，儀器經久耐用；
4.采用上、下限位保護裝置，過載保護，測試完成后自動回位，自動判斷壓潰力并保存測試數據。
（二）軟件特點
1.系統自動計算壓潰力最大值、最小值、平均力值及樣品抗壓強度；
2.試驗結束可自動顯示試驗過程中的最大力值，可記錄保存50次試驗結果。
六、微電腦邊壓／環壓強度試驗儀產品出廠配置
配置 | 名稱（單位） | 明細 |
標準配置 | 文件（份） | 合格證*1、說明書*1、保修卡*1 |
警示標簽（張） | 警示標簽*3 | |
電源線（條） | 國標*1 | |
傳感器（個） | 200kg*1 | |
耗材（卷） | 熱敏打印紙*1(可選購增加） | |
選購 | 壓盤（套） | 按客戶需求定制 |
邊壓導塊（對） | 100x20x20mm*1 | |
其他配件 | 環壓中心盤、環壓專用取樣刀 邊壓取樣器、紙板粘合強度剝離器 | |
電源線（條） | 英標/歐標/美標/南非等 |
七、微電腦邊壓／環壓強度試驗儀產品配件清單
序號 | 配件名稱 | 品牌 | 配件規格 | 產地 |
1 | 打印機 | 國產 | AG58B-T10N-WY02 | 中國 |
2 | 力值傳感器 | 國產 | 2KN | 中國 |
3 | 永磁低速同步電機 | 國產 | 90TDY060D4-2A | 中國 |
4 | 觸摸屏 | 原動力 | 環壓機7寸 | 中國 |
5 | 定制軟件 | 原動力 | 邊壓/環壓儀定制版 | 中國 |
6 | 蝸輪蝸桿減速機 | 國產 | NMRV030-20 | 中國 |
注：海達始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格、外觀亦會相應改變。
